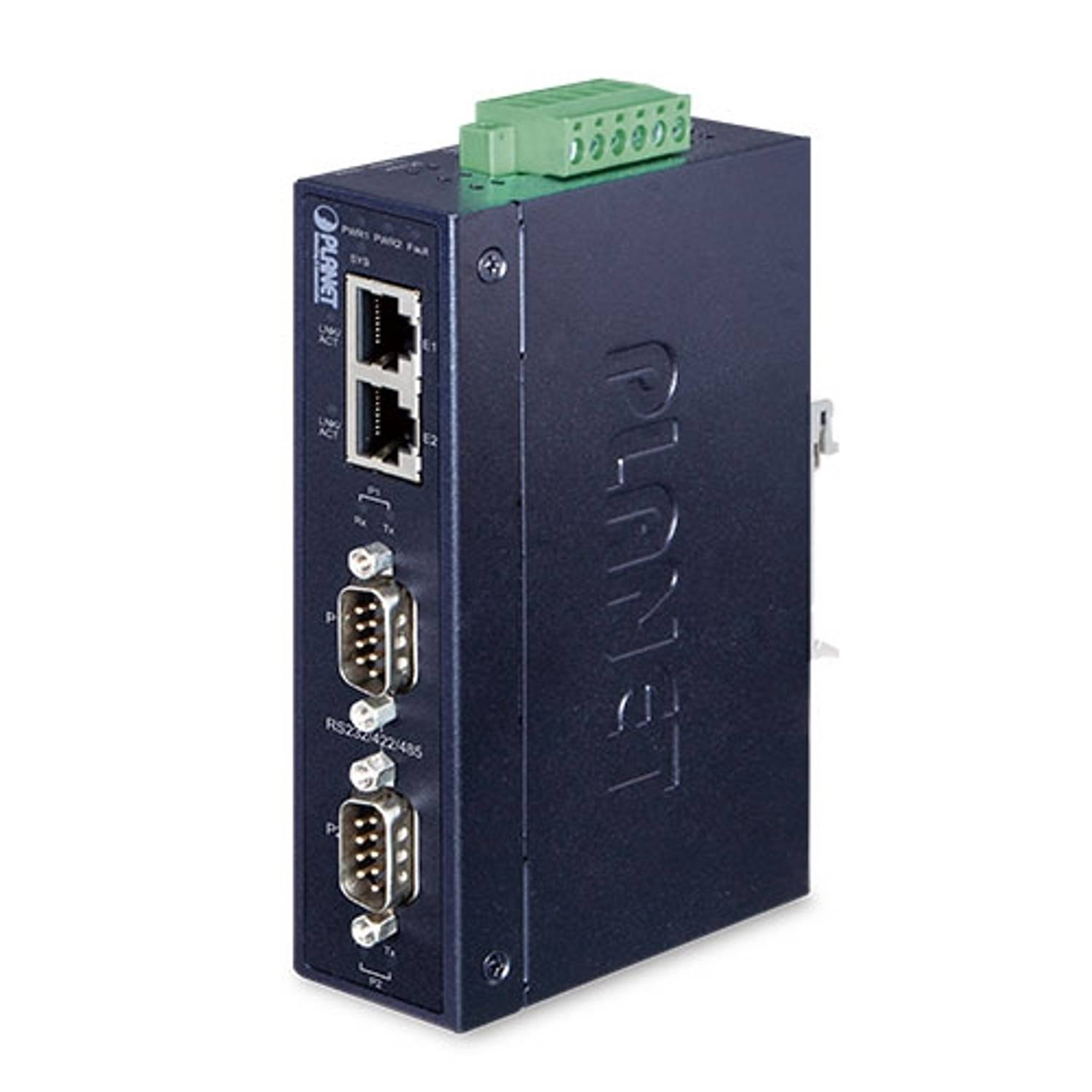

Seri Arayüz
2 x DB9 arayüz (RS232), 2-tel RS485, 4-tel RS485 ve RS422 çalışırAsenkron seri veri hızı 921600bpsVeri mod'u: VCOM, RFC2217, TCP Server, TCP Client, UDP, Remote Pair ve Seri Telnet mod
Ethernet Arayüz
2-port 10/100BASE-TX RJ45 arayüz, auto MDI/MDI-X özellikli
Yönetim
IPv4 ve IPv6 çift stack yönetimUzak Yönetim Arayüzlerine sahip- IP-tabanlı Web yönetimi
- Telnet konsol yönetimi- Windows-tabanlı VCOM yazılımıIP NTP (Network Time Protocol) ve DNS yönetimiStandart TCP/IP arayüz ve çeşitli çalışma şekillerine sahipARP, ICMP, TCP/IP, UDP, HTTP server, DHCP client, Telnet server/client desteklerSeri Çalışma mod'u yönetim arayüzü ile seçilebilirİki seri bağlamak için Pair Connection mod'a sahip4 host TCP client mod olarak erişebilirHTTP protokolü ile firmware yazılımı güncellenebilirErişilebilir IP güvenlik kontrolü ile yasadışı kullanıcı erişimlerinden korurOlay bildirimi- Remote Syslog server- SNMP trap- Entegre alarm mekanizması
- Röle çıkış alarmıIP adres ataması için DHCP clientPLANET Smart Discovery yazılımı
Endüstriyel Şasi ve Kurulum
IP30 metal şasiDIN-raya ve duvara monte edilebilirYedek güç- 12 <-> 48V DC, yedek güç ile birlikte polarity reverse koruma özelliği
6000 VDC Ethernet ESD koruması destekler-40 <-> 75 derece C çalışma ısısıDüşmelere, darbelere ve titreşimlere karşı korumalıLED ışıkları sayesinde cihazın çalışması hakkında bilgi edinmek mümkünFabrika ayarlarına geri dönebilmek için sıfırlama düğmesi
Seri ArayüzSeri Port2 x DB9 erkekSeri StandartlarRS232/RS422/4-tel RS485/2-tel RS485Baud Hızı (Veri Hızı)50bps <-> 921KbpsData Bit5, 6, 7, 8Parite Tipi1, 1.5, 2Stop BitTek, Çift, Hiçbiri, Space, MarkAkış KontrolüRTS/CTS ve DTR/DSR (RS232 only)
XON/XOFFSinyallerRS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS485: Data A (+), Data B (-), GNDPin Eşleştirmesi
RS232 Erkek DB9:
Pin1 -> DCD
Pin2 -> RxD
Pin3 -> TxD
Pin4 -> DTR
Pin5 -> GND
Pin6 -> DSR
Pin7 -> RTS
Pin8 -> CTS
RS422/RS485-4W Erkek DB9:
Pin1 -> TxD+
Pin2 -> TxD-
Pin3 -> RxD-
Pin4 -> RxD+
Pin5 -> GND
RS485-2W Erkek DB9:
Pin3 -> Data-
Pin4 -> Data+
Pin5 -> GNDSeri Hat Koruması2KV izolasyon koruması
1KV (level 2) surge koruması
15KV ESD korumasıEthernetArayüzüEthernet Port Sayısı2 x RJ45Standarr10/100BASE-TXMesafe100mSwitch MimarisiStore-and-ForwardAdres Tablosu1KESD Koruması6KVSurge Koruması2KVDonanımMontajDIN-ray ve duvara monte edilebilirŞasiIP40 metalBoyutlar (E x B x Y)56 x 87 x 135 mmAğırlık477 gLED IşıklarıSistem: Güç 1, Güç 2, Fault, SYS
TP Port: Link/Actif
Seri Port: Tx ve RxGüç İhtiyacı12~48V DC, yedek güç ile birlikte polarity reverse koruma özelliğiGüç TüketimiTam Kapasite
12VDC: 0.419A (5.1 watt)
24VDC: 0.227A (5.4 watt)
48VDC: 0.136A (6.5 watt)KonnektörGüç girişi için sökülebilir 6-pin terminal block
Pin 1/2 Güç için 1, Pin 3/4 alarm için, Pin 5/6 Güç 2 içinDI ve DOYokAlarmGüç kesildiğinde bir röle çıkışı
Alarm röle akım kabiliyeti: 1A @ DC 24VSıfırlama Düğmesi< 5 saniye: Sistem başlatma
> 5 saniye: Fabrika ayarlarına dönmeYönetimYönetim ArayüzleriWeb yönetimi
Telnet Konsol yönetimi
Windows-based VCOM Utility yönetimi
PLANET Smart Discovery UtilityIP VersiyonuIPv4 ve IPv6Çalışma Mod'uTCP Server
TCP Client
UDP Client
Virtual COM
RFC2217
Telnet Server
Pair Connection – Remote (Slave)
Pair Connection – Local (Master)Virtual COM Yazılımını DesteklerSadece Windows Tabanlı:
Windows XP
Windows Server 2003
Windows 7
Windows Server 2008
Windows 8 (WinPcap son versiyonu yüklenmelidir)
Windows Server 2012 (WinPcap son versiyonu yüklenmelidir)
Windows 10UyarıAlarma zili ve RTCSecurityAllow max. 4 accessible IP address hosts/rangesSNMP MIBsRFC1213 MIB-II
RFC1317 RS232-like OIDsStandartKanunlara UygunlukFCC Part 15 Class A,
CE Certification Class ASağlamlık TesiIEC60068-2-32 (Düşme)
IEC60068-2-27 (Darbe)
IEC60068-2-6 (Titreme)StandartlarIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x flow control ve back pressure
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 854 Telnet
RFC 958 NTP
RFC 1591 DNS (client only)
RFC 1908 SNMPv2c
RFC 2068 HTTP
RFC 2131 DHCP Client
RFC 2732 Format for Literal IPv6 Addresses in URL's
RFC 3315 DHCPv6 Client
RFC 3513 IPv6 Addressing Architecture
RFC 3596 DNSv6
RFC 4443 ICMPv6
EIA/TIA RS232/422/485Çevresel ÖzelliklerÇalışma Isısı-40 ~ 75 derece CDepolandığı Alanın Isısı-40 ~ 85 derece CNem Oranı5 ~ 95% (non-condensing)
