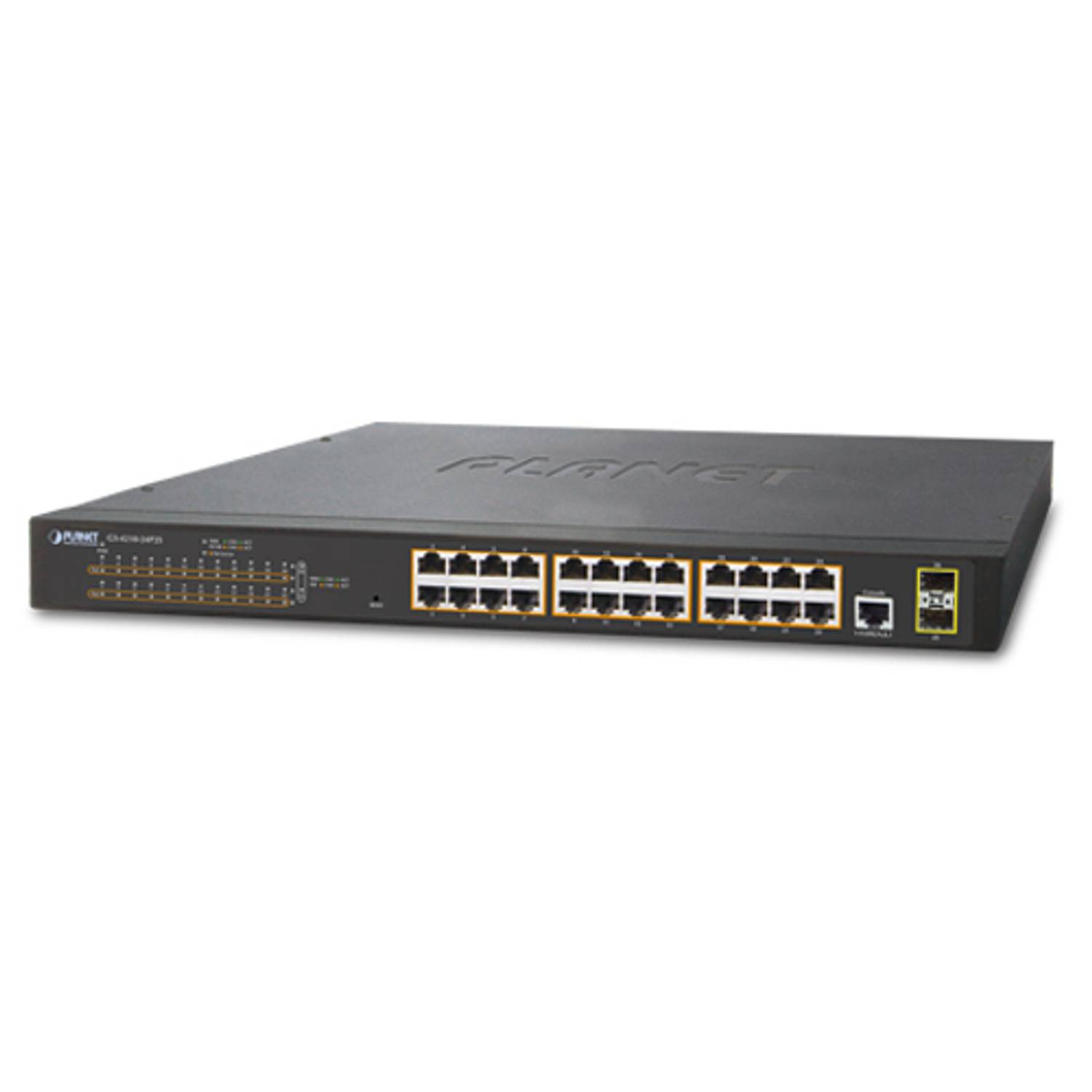

Gigabit PoE Yönetilebilir Switch (Gigabit PoE Managed Switch)brn2

المنفذ المادي

24 منفذًا 10/100/1000Base-T Gigabit RJ-45 copper 2 100/1000Base-X mini-GBIC/SFP، واجهة وحدة التحكم RJ-45 للإدارة الأساسية للمحول والإعداد، زر إعادة الضبط لمصنع النظام الافتراضي وإعادة التشغيل

الطاقة عبر الإيثرنت

- التحكم الإجمالي في ميزانية الطاقة PoE - تمكين / تعطيل وظيفة PoE لكل منفذ - أولوية تغذية الطاقة لمنفذ PoE - حدود الطاقة لكل منفذ PoE - تأخير PoE - اكتشاف تصنيف PD يتوافق مع IEEE 802.3at الطاقة العالية عبر الإيثرنت يتوافق مع IEEE 802.3af الطاقة عبر الإيثرنت حتى 24 منافذ أجهزة IEEE 802.3af / 802.3at التي تعمل بالطاقة، تدعم طاقة PoE حتى 30.8 واط لكل منفذ PoE، ميزانية PoE 300 واط، تكتشف تلقائيًا الجهاز الذي يعمل بالطاقة (PD) حماية الدائرة تمنع تداخل الطاقة بين المنافذ، تغذية الطاقة عن بعد حتى 100 مللي أمبير إدارة PoE

ميزات الطبقة الثانية

- IEEE 802.1Q ذات علامات VLAN، ما يصل إلى 256 مجموعة VLAN، من أصل 4094 معرفات VLAN - بروتوكول VLAN - STP (بروتوكول الشجرة الممتدة) - RSTP (بروتوكول الشجرة الممتدة السريع) - MSTP (بروتوكول الشجرة الممتدة المتعددة) - STP BPDU Guard، BPDU التصفية وإعادة توجيه BPDU - IEEE 802.3ad بروتوكول التحكم في تجميع الارتباط (LACP) - الحد الأقصى 8 مجموعات LACP، ما يصل إلى 16 منفذًا لكل مجموعة LACP - قناة Cisco ether (القناة الثابتة) - الحد الأقصى 8 مجموعات قنوات اتصال، ما يصل إلى 8 منافذ لكل مجموعة قنوات اتصال فقدان الحزمة مع الضغط الخلفي (نصف مزدوج) والتحكم في تدفق إطار الإيقاف المؤقت IEEE 802.3x (ازدواج كامل) تخزين عالي الأداء وبنية أمامية، تعمل تصفية runt/CRC على التخلص من الحزم الخاطئة لتحسين عرض النطاق الترددي للشبكة، يدعم شبكة VLAN، يدعم بروتوكول الشجرة الممتدة، يدعم تجميع الارتباط يوفر مرآة المنفذ (متعدد إلى 1)

جودة الخدمة

- البث / غير معروف - أحادي / غير معروف - متعدد - IEEE 802.1p CoS - DSCP / IP أسبقية حزم IPv4 / IPv6 حد معدل الدخول / الخروج لكل تحكم في عرض النطاق الترددي للمنفذ، دعم التحكم في العاصفة، تصنيف حركة المرور، الأولوية الصارمة وسياسات CoS ذات الجولة الموزونة (WRR)

البث المتعدد

يدعم IGMP Snooping v2 وv3 وضع IGMP Querier يدعم تصفية منفذ IGMP Snooping ما يصل إلى 256 مجموعة بث متعدد

حماية

- مصادقة الوصول إلى الشبكة المستندة إلى منفذ IEEE 802.1X - عميل RADIUS المدمج للتعاون مع خوادم RADIUS - خيار DHCP 82 - مصادقة وصول مستخدم تسجيل الدخول إلى RADIUS / TACACS + - ACL المستندة إلى IPv4 IP - ACE - MAC المستند إلى IPv4 -قائمة التحكم في الوصول إلى ACL- ACE المستندة إلى MAC- Static MAC- تصفية MAC- قائمة التحكم في الوصول، أمان MAC SecurityPort لإدخالات عنوان MAC المصدر، تصفية DHCP التطفل لتصفية رسائل DHCP غير الموثوق بها

إدارة

- واجهة سطر الأوامر المحلية - إدارة تبديل الويب - واجهة سطر أوامر Telnet - SNMP v1 و v2c و v3 - الوصول الآمن إلى HTTPs - تحميل / تنزيل البرامج الثابتة عبر HTTP / TFTP - تحميل / تنزيل التكوين من خلال HTTP / TFTP - الصور المزدوجة - زر إعادة تعيين الأجهزة لإعادة تشغيل النظام أو إعادة تعيينه إلى إعدادات المصنع الافتراضية، واجهة إدارة التبديل، عميل بروتوكول نقل الملفات البسيط (TFTP) المدمج، ثابت وDHCP لتعيين عنوان IP، صيانة النظام، بروتوكول وقت الشبكة، بروتوكول SNTP، بروتوكول اكتشاف طبقة الارتباط (LLDP) ومصيدة LLDP-MEDSNMP للواجهة، إعلام الارتباط لأعلى والارتباط، حدث تسجيل الرسائل إلى خادم Syslog البعيد، أربع مجموعات RMON (التاريخ والإحصائيات والإنذارات والأحداث)PLANET Smart Discovery Utility

مواصفات الأجهزة: منافذ النحاس 24 x 10/100/1000Base-T RJ45 Auto-MDI/MDI-X Ports PoE Injector Port24 802.3af / 802.3at PoE Injector Ports SFP/mini-GBIC Slots 2 100/1000Base-X SFP، تدعم الوضع المزدوج 100/1000 ميجا بت في الثانية وحدة التحكم 1 × المنفذ التسلسلي RS-232-to-RJ45 (115200، 8، N، 1) بنية التبديل، التخزين والأمام، نسيج التبديل 52 جيجابت في الثانية / غير محظور، معدل نقل التبديل بسرعة 64 بايت، 38.6 ميجا بايت في الثانية، @ 64 بايت، جدول عناوين MAC، إدخالات 8K، مخزن بيانات مشترك، 4.1 ميجابت، التحكم في التدفق، توقف مؤقت IEEE 802.3x إطار للازدواج الكامل
الضغط الخلفي للإطار أحادي الاتجاه Jumbo Frame9216 بايت زر إعادة الضبط < 5 ثوانٍ: إعادة تشغيل النظام
> 5 ثوانٍ: نظام LED الافتراضي للمصنع:
الطاقة (أخضر)
واجهات 10/100/1000T RJ45 (المنفذ 1 إلى المنفذ 24):
1000 LNK / ACT (أخضر)، 10/100 LNK/ACT (برتقالي)، PoE (برتقالي)
واجهات SFP بسرعة 100/1000 ميجا بت في الثانية (المنفذ 25 إلى المنفذ 26):
1000 LNK / ACT (أخضر)، 100 LNK/ACT (برتقالي) مروحة حرارية 2 متطلبات الطاقة 100 ~ 240 فولت تيار متردد، 50/60 هرتز، 4 أمبير (كحد أقصى) استهلاك / تبديد الطاقة بحد أقصى. 330 واط / 1122 وحدة حرارية بريطانية، الأبعاد (العرض × العمق × الارتفاع) 445 × 207 × 45 مم (ارتفاع 1U) الوزن 2.8 كجم، العلبة، المعدن، الطاقة عبر إيثرنت، معيار PoE، IEEE 802.3af، الطاقة عبر الإيثرنت / PSE
IEEE 802.3at الطاقة عبر إيثرنت بلس / مخرج طاقة PSEPoE لكل منفذ 52 فولت تيار مستمر، 300 مللي أمبير. الأعلى. 15.4 واط (IEEE 802.3af)
لكل منفذ 52 فولت تيار مستمر، 600 مللي أمبير. الأعلى. 30 واط (IEEE 802.3at) ميزانية طاقة PoE300 واط عدد PDs، 7 واط 24 عدد PDs، 15.4 واط 19 عدد PDs، 30 واط 9 طبقة 2 وظائف Port Mirroring TX / RX / كلاهما
شاشة متعددة إلى شاشة واحدة VLAN802.1Q شبكة محلية ظاهرية قائمة على علامات
ما يصل إلى 256 مجموعة VLAN، من أصل 4094 معرف VLAN
بروتوكول VLANLink AggregationIEEE 802.3ad LACP يدعم 8 مجموعات من 16 منفذًا، ويدعم الجذع الثابت 8 مجموعات من 8 منافذ، بروتوكول الشجرة الممتدة STP / RSTP / MSTPMulticastIGMP (v2/v3) التطفل
استعلام IGMP
ما يصل إلى 256 مجموعة بث متعدد، قائمة التحكم في الوصول، قائمة التحكم في الوصول (ACL) المستندة إلى IPv4 / ACL المستندة إلى MAC / معرف رسم الخرائط ACEQoS8 المستند إلى IPv4 إلى ACEQoS8 المستند إلى IP إلى 8 قوائم انتظار ذات أولوية
- رقم المنفذ
- أولوية 802.1p
- حقل DSCP في حزمة IP
يعتمد على تصنيف حركة المرور، والأولوية الصارمة، وWRRSecurityIEEE 802.1X - المصادقة المستندة إلى المنفذ
عميل RADIUS المدمج للتعاون مع خادم RADIUS
RADIUS / TACACS + مصادقة وصول المستخدم
مرشح ماك
عنوان MAC ثابت
التطفل DHCP وDHCP Option82
حماية STP BPDU، تصفية BPDU وإعادة توجيه BPDU، وظائف الإدارة، واجهات الإدارة الأساسية، وحدة تحكم RJ45 / متصفح الويب / Telnet / SNMP v1، v2c، v3
ترقية البرامج الثابتة عن طريق بروتوكول HTTP / TFTP من خلال شبكة إيثرنت
سجل النظام البعيد/المحلي
سجل النظام
بروتوكول LLDP
واجهات إدارة SNTPSecure، HTTPs، SNMP v3، SNMP MIBs، RFC 3635 MIB المشابه للإيثرنت
RFC 2863 واجهة مجموعة MIB
RFC 2819 ريمون (1، 2، 3، 9)
RFC 1493 Bridge MIBS، التوافق مع المعايير، الامتثال للوائح، الجزء 15 من لجنة الاتصالات الفيدرالية (FCC)، الفئة A، الامتثال لمعايير C، IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z جيجابت SX/LX
IEEE 802.3ab جيجابت 1000Base-T
IEEE 802.3x التحكم في التدفق والضغط الخلفي
IEEE 802.3ad منفذ الجذع مع LACP
IEEE 802.1D بروتوكول الشجرة الممتدة
IEEE 802.1w بروتوكول الشجرة الممتدة السريعة
IEEE 802.1s بروتوكول الشجرة الممتدة المتعددة
فئة الخدمة IEEE 802.1p
وضع العلامات على IEEE 802.1Q VLAN
IEEE 802.1x التحكم في شبكة مصادقة المنفذ
آي إي إي 802.1اب إل دي بي
IEEE 802.3af الطاقة عبر الإيثرنت
IEEE 802.3at الطاقة العالية عبر الإيثرنت
RFC 768 يو دي بي
RFC 793 تي إف تي بي
RFC 791 IP
RFC 792 إي سي إم بي
RFC 2068 HTTP
RFC 1112 IGMP الإصدار 1
RFC 2236 IGMP الإصدار 2
RFC 3376 IGMP الإصدار 3 البيئة درجة حرارة التشغيل: 0 ~ 50 درجة مئوية
الرطوبة النسبية: 5 ~ 95% (غير متكثفة) درجة حرارة التخزين: -10 ~ 70 درجة مئوية
الرطوبة النسبية: 5 ~ 95% (غير مكثفة)
