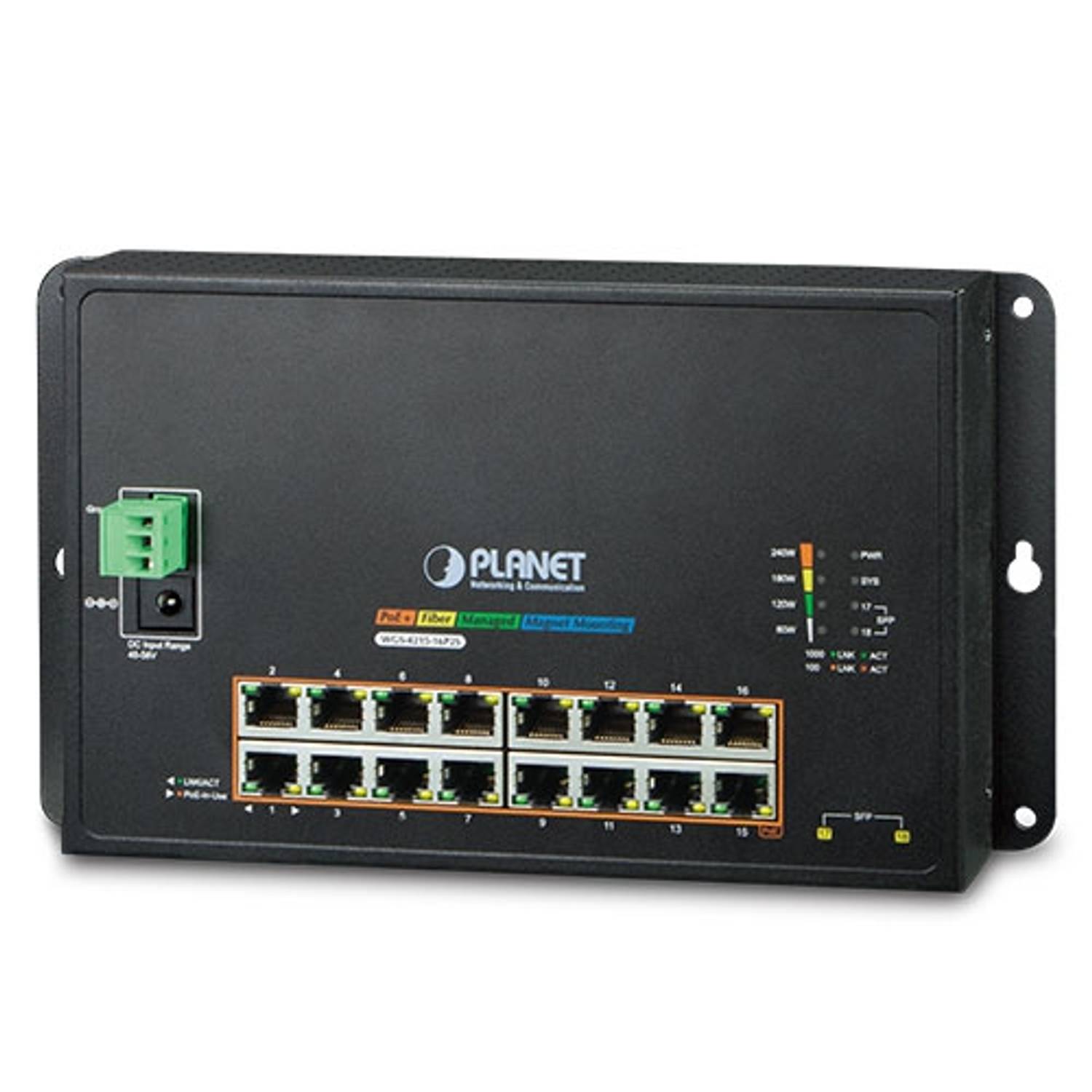

Endüstriyel Duvar Tip L2 Yönetilebilir Switchbrn16-Port 10/100/10

Fiziksel Port

16-Port 10/100/1000BASE-T Gigabit RJ45 bakırIEEE 802.3at PoE+ Injector özellikli2 x 100/1000BASE-X mini-GBIC/SFP yuva

Power over Ethernet

IEEE 802.3at Power over Ethernet Plus, end-span PSE uyumluGeriye dönük IEEE 802.3af Power over Ethernet standardı ile uyumlu16 port IEEE 802.3af/802.3at cihaza güç beslemesi yaparHer bir PoE port 36 watt PoE güç beslemesi sağlarElektrikle beslenen cihazları (PD) tespit ederDevre koruması sayesinde port'lar arasında oluşabilecek güç parazitlenmelerini önler100 metre mesafeye kadar uzaktan güç beslemesi yapılmasını sağlarPoE yönetimi-Port başına PoE işlevi etkin / devre dışı-PoE port güç besleme önceliği-PoE port başına güç sınırlaması-PD sınıfı tespiti-PD alive check-PoE takvimlendirmesi

Endüstriyel Şasi ve Montaj

Kompakt boyut, duvara sabitlenebilir, mıknatıslı yüzeye tutturulabilir ya da DIN-ray'a monte edilebilirIP40 korumalı, metal şasi-10 ile 60 derece C çalışma ısısına sahipESD 6KV DC Ethernet korumasını desteklerÇift güç girişine sahip- 48V~56V DC aralığında güç girişine sahip, terz polarie koruma özellikli-3-pin terminal block ya da DC jack konnektör

Switch Özellikleri

Donanım tabanlı 10/100Mbps, half/full duplex ve 1000Mbps full duplex mod, flow control ve auto-negotiation ve auto MDI/MDI-XStore-and-Forward mod özellikli ve wire-speed filtrelemesi ve forwarding rate ile birlikteFull duplex çalışabilmesi için IEEE 802.3x flow control, half duplex çalışabilmesi içinback pressure8K MAC adres tablosu10K jumbo frameOtomatik adres öğrenme ve adres agingCSMA/CD protokolünü destekler

Layer 2 Özellikler

VLAN destekler- IEEE 802.1Q tagged VLAN- Provider bridging (VLAN Q-in-Q, IEEE 802.1ad) desteği- Protokol VLAN- Voice VLAN- Private VLAN (Protected port)- Management VLAN- GVRPSpanning Tree Protocoldestekler- STP (Spanning Tree Protocol)- RSTP (Rapid Spanning Tree Protocol)- MSTP (Multiple Spanning Tree Protocol)- STP BPDU Guard, BPDU Filtering ve BPDU ForwardingLink Aggregation destekler-IEEE 802.3ad Link Aggregation Control Protocol (LACP)-Cisco ether-channel (static trunk)Port mirror (many-to-1) sunarBroadcast loop'ları önlemek için loop protection özelliği

Quality of Service

Bantgenişiği yönetimi için Giriş/Çıkış Hız SınırıTrafik sınıflandırması- IEEE 802.1p CoS- TOS/DSCP/IP, IPv4/IPv6 paketleri önceliği içinSıkı öncelik ve Weighted Round Robin (WRR) CoS politikaları

Multicast

IPv4 IGMP snooping v2, v3 desteklerIPv6 MLD snooping v1, v2 desteklerIGMP querier mod desteğiIGMP snooping port filtrelemesiMLD snooping portfiltrelemesi

Güvenlik

Storm Control desteği- Broadcast/Unknown unicast/Unknown multicastOnay- IEEE 802.1X port-tabanlo ağ erişim onayı- RADIUS sunucusuyla işbirliği yapmak için entegre RADIUS client- DHCP Option 82- RADIUS/TACACS+ onayıErişim Yönetim Listesi- IPv4/IPv6 IP-tabanlı ACL- IPv4/IPv6 IP-tabanlı ACE- MAC-tabanlı ACL- MAC-tabanlı ACEMAC güvenliği- Static MAC- MAC filtrelemeKaynak MAC adresi girişleri filtrelemesi için port güvenliğiGüvenilmeyen DHCP mesajlarını filtrelemek için DHCP taramasıDinamik ARP incelemesi, geçersiz MAC adresi olan ARP paketlerini IP adreslerine bağlarIP kaynak koruması, IP sahtekarlığı saldırılarını önlerDoS atak korumasıSSH/SSL

Yönetim

IPv4 ve IPv6 dual stack yönetimSwitch Yönetim Arayüzü- IPv4/IPv6 Web switch yönetimi- Telnet Command Line Interface- SNMP v1, v2c, v3- SSH ve SSL güvenli erişimKullanıcı ayrıcalık seviyelerinin yönetimiEntegre Trivial File Transfer Protocol (TFTP) clientIP adres ataması için statik ve DHCPSistem Bakımı- Firmware yükleme/indirme HTTP/TFTP ile

- HTTP / TFTP üzerinden yapılandırma yükleme/indirme

- Sistemin yeniden başlatılması veya fabrika ayarlarına sıfırlanması için donanım sıfırlama düğmesiSNTP Network Time ProtocolKablo teşhisiLink Layer Discovery Protocol (LLDP) Protokolü ve LLDP-MEDSNMP Link-up arayüzü için ve Link-down bildirimi içinUzak Syslog sunucusuna olay günlüğü kaydıDört RMON grubu (geçmiş, istatistik, alarm ve olaylar)PLANET Smart Discovery Yazılımı

Donanım ÖzellikleriBakır Port'lar16 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X portSFP/mini-GBIC Yuvalar2 x 1000BASE-SX/LX/BX SFP arayüz (Port-17 ile Port-18)
100BASE-FX SFP ile uyumluPoE Injector Port8 port 802.3at/af PoE injector özellikli Port-1 ile Port-16 arasıSwitch MimarisiStore-and-ForwardSwitch Yapısı36Gbps/non-blockingSwitch Throughput@64 byte26.78Mpps @64 byteMAC Adres Tablosu8KPaylaşımlı Veri Buffer4.1 megabitFlow ControlFull duplex için IEEE 802.3x pause frame
Halk-duplex için back pressureJumbo Frame10KbyteSıfırlama Düğmesi< 5 saniye: Sistem başlatma
> 5 saniye: Varsayılan fabrika ayarlarıLEDGüç LED:
　Güç (Yeşil Renk)
PoE Port (Port-1 ile Port-16 arası):
　Kullanımdaki PoE (Turuncu Renk)
　LNK/ACT (Yeşil Renk)
100/1000X SFP Port'lar (Port 17 ile Port 18):
　1000 LNK/ACT (Yeşil Renk)
　100 LNK/ACT (Turuncu Renk)Güç Konnektörü■ Güç girişi için çıkartılabilir 3-pin terminal block
　- Güç için Pin 1/2 (Pin 1: V+ / Pin 2: V-)
　- Topraklama için Pin 3
■ DC güç girişi, 2.1mm central pole ile birlikteGüç Gereksinimi *48~56V DC, 5.8A (maks.)Güç Tüketimi/ YaymaMaks. 253 watt/868 BTUBoyutlar (E x B x Y)245 x 140 x 24.4 mmAğırlık1004gESD KorumasıKontak Deşarjı 6KV DC
Havadan Deşarj 8KV DCŞasiIP40 metalMontajDuvara sabitlenebilir, mıknatıslı yüzeye monte edilebilir ya da DIN rayaPower over EthernetPoE StandardıIEEE 802.3af/802.3at Power over Ethernet PSEPoE Güç Kaynağı TipiEnd-spanPoE Güç ÇıkışıIEEE 802.3af Standardı
　- Port başına 48V~51V DC (güç kaynağına bağlı), maks. 15.4 watt
IEEE 802.3at Standardı
　- Port başına 51V~56V DC (güç kaynağına bağlı), maks. 36 wattGüç Pin Bağlantıları1/2(+), 3/6(-)PoE Güç Bütçesi240 watt (güç kaynağına bağlı)Maks. Class 2 PD Sayısı16Maks. Class 3 PD Sayısı16Maks. Class 4 PD Sayısı9Layer 2 ÖzelliklerPort MirroringTX/RX/Her İkisi Birden
Çoktan 1'e ekranVLAN802.1Q tagged-based VLAN
256 VLAN grubu, 4094 VLAN ID'si
802.1ad Q-in-Q tunneling (VLAN stacking)
Voice VLAN
Protocol VLAN
Private VLAN (Protected port)
GVRP
Management VLANLink AggregationIEEE 802.3ad LACP ve statik trunk
1 grup trunk başına 2 SFP port desteklerSpanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
STP BPDU guard, BPDU filtering and BPDU forwardingIGMP SnoopingIPv4 IGMP (v2/v3) snooping
IGMP querier
Maksimum 256 multicast grubuMLD SnoopingIPv6 MLD (v1/v2) snooping, maksimum 256 multicast grubuAccess Control ListIPv4/IPv6 IP-tabanlı ACL/MAC-tabanlı ACL
IPv4/IPv6 IP-tabanlı ACE/MAC-tabanlı ACEQoS-8 eşleme kimliği ile 8 seviye öncelik sırası

　- Port Sayısı
　- 802.1p önceliği
　-IPv4 / IPv6 paketlerinin DSCP / IP önceliği
-Trafik sınıflamasına dayalı, kesin öncelik ve WRR

-Bantgenişliği yönetimi için Giriş/Çıkış Hız Sınırı

Güvenlik

IEEE 802.1X port-tabanlı onay
RADIUS sunucusuyla işbirliği yapmak için entegre RADIUS client
RADIUS/TACACS+ onayı
IP-MAC port binding
MAC filtrelemesi

Statik MAC adresi
DHCP snooping ve DHCP Option82
STP BPDU guard, BPDU filtrelemesi ve BPDU yönlendirmesi
DoS atak koruması
ARP denetimi
IP kaynak koruması
Storm kontrol desteği
Yayın / Bilinmeyen tek noktaya yayın / Bilinmeyen çok noktaya yayın (Broadcast/Unknown unicast/Unknown multicast)

Yönetim ÖzellikleriTemel Yönetim ArayüzleriWeb tarayıcısı
Telnet
SNMP v1, v2cGüvenli Yönetim ArayüzleriSSH, SSL, SNMP v3Sistem YönetimiFirmware güncellemesi ağda HTTP/TFTP protokolü kanalıyla
HTTP/TFTP üzerinden yapılandırma gönderme/indirme
Uzak/Lokal Syslog
Sistem erişim bilgisi
LLDP protokolü
SNTP
PLANET Smart Discovery YazılımıSNMP MIB'larRFC 1213 MIB-II
RFC 1215 Generic Traps
RFC 1493 Bridge MIB
RFC 2674 Bridge MIB Extensions
RFC 2737 Entity MIB (version 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 Interface Group MIB
RFC 3635 Ethernet-like MIBStandartlara UygunlukMevzuata UygunlukFCC Part 15 Class A, CESağlamlık TestiIEC 60068-2-32 (düşme)
IEC 60068-2-27 (darbe)
IEC 60068-2-6 (titreme)Standartlara UygunlukIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3ad Port Trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2Çevresel ÖzelliklerÇalışma Isısı-10 ~ 60 derece CDepolandığı Alanın Isısı-40 ~ 85 derece C
