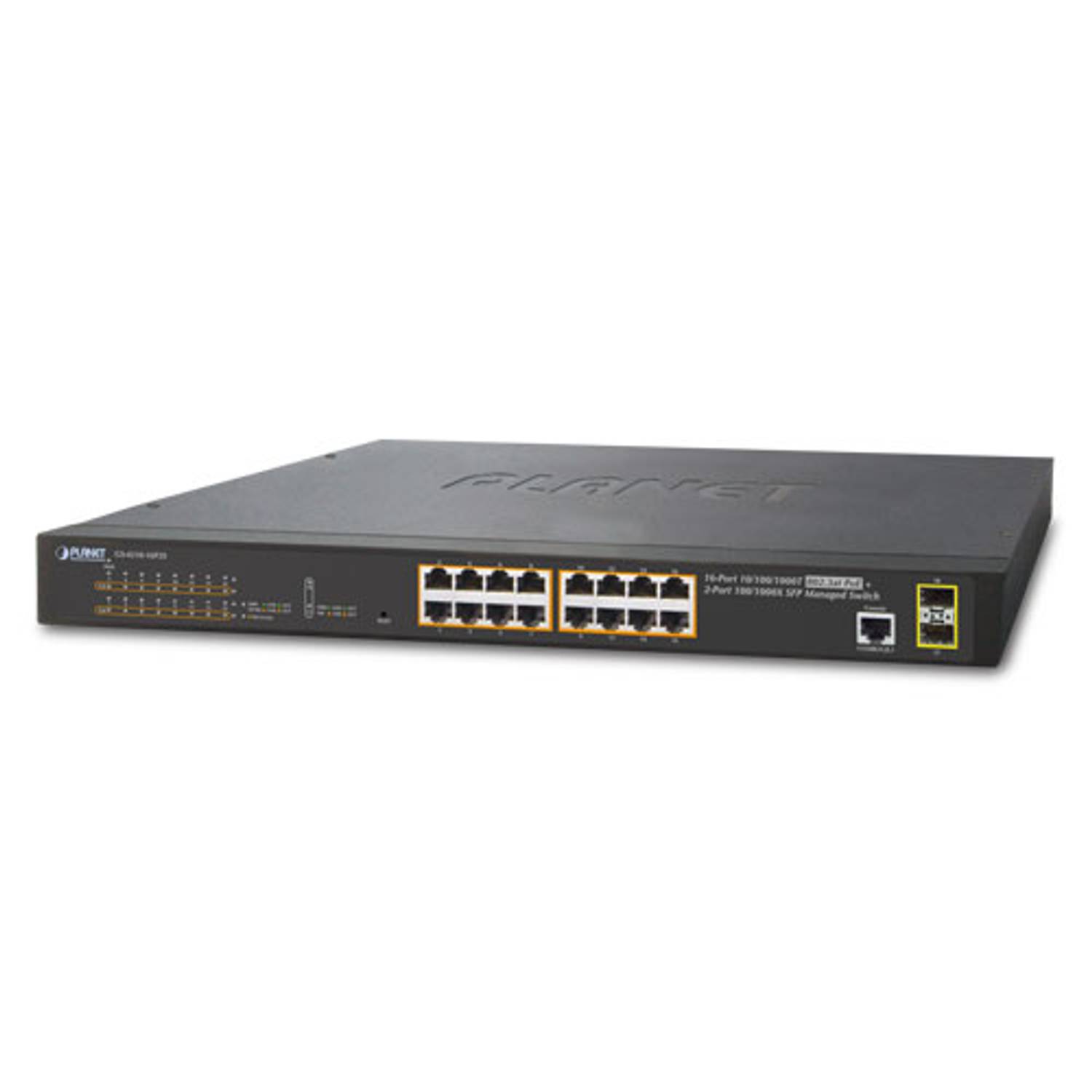

Yönetilebilir Gigabit Switch (Managed Gigabit Switch)brn16-Port 1

Fiziksel Port

16 x 10/100/1000BASE-T Gigabit Ethernet RJ45 port,IEEE 802.3at PoE+ Injector özellikli2 x 100/1000BASE-X mini-GBIC/SFP yuvaSwitch yönetimi için 1 x RJ45 konsol arayüz

Power over Ethernet

- Toplam PoE güç bütçe yönetimi- Port başına PoE işlevi etkin / devre dışı- PoE port güç besleme önceliği- PoE port başına güç sınırlaması- PD sınıflandırma tespiti- PoE kullanım eşik kontrolü- PD alive check- PoE takvimlendirmeIEEE 802.3at Power over Ethernet Plus/end-span PSE uyumlu16 port IEEE 802.3af/802.3at cihaza güç beslemesi yaparHer bir PoE port 30.8 watt güç beslemesi yaparElektrikle beslenen (PD) cihazları otomatik tespit ederDevre koruması sayesinde port'lar arasında oluşabilecek güç parazitlenmelerini önler100 metre mesafeye kadar uzaktan güç beslemesi yapılmasını sağlarPoE YönetimiAkıllı PoE özellikleri

Layer 2 Özellikler

- IEEE 802.1Q tagged VLAN, maksimum 256 VLAN grubu, 4094 VLAN ID'si- Protokol VLAN- IEEE 802.1D Spanning Tree Protocol (STP)- IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)- IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), spanning tree by VLAN- BPDU Guard- IEEE 802.3ad Link Aggregation Control Protocol (LACP)- Cisco ether-channel (static trunk)Paket kaybını önler back pressure (half-duplex) ve IEEE 802.3x pause frame flow control (full-duplex) ileYüksek performans Store ve Forward mimarisini ve runt/CRC filtrelemesini desteklerVLAN desteklerSpanning Tree Protocol desteklerLink Aggregation desteklerPort mirror (many-to-1) sunar

Quality of Service

- Broadcast, Unknown Unicast ve Unknown Multicast- IEEE 802.1p CoS- IPv4/IPv6 paketlerinin DSCP/IP Precedence'ıIngress/Egress Rate SınırıStorm Control desteklerTrafik sınıflandırmasıStrict priority ve Weighted Round Robin (WRR) CoS politikaları

Multicast

IGMP snooping v1, v2 ve v3 desteklerMLD snooping v1 ve v2 desteklerQuerier mod desteklerIGMP snooping port filtrelemesiMLD snooping port filtrelemesiMVR (Multicast VLAN Registration)

Güvenlik

- IEEE 802.1X port-tabanlı ağ erişim onayı- RADIUS sunucuları ile uyumlu çalışabilmesi için entegre RADIUS client destekler- DHCP Option 82- RADIUS/TACACS+ login kullanıcı erişim onayı- IPv4 IP-tabanlı ACL- IPv4 IP-tabanlı ACE- MAC-tabanlı ACL- MAC-tabanlı ACE- Statik MAC- MAC FiltrelemesiOnayErişim Kontrol ListesiMAC GüvenliğiKaynak MAC adres giriş filtrelemesi için Port GüvenliğiDHCP Snooping

Yönetim

- Konsol/Telnet Command Line Arayüzü- Web switch yönetimi- SNMP v1, v2c ve v3- HTTPs güvenli erişim- Firmware upload/download işlemi HTTP/TFTP üzerinden yapılır- Konfigürasyon upload/download HTTP/TFTP üzerinden yapılır- Sistem başlatma veya fabrika ayarlarına dönmek için donanım sıfırlama düğmesiSwitch Yönetim ArayüzüEntegre Trivial File Transfer Protocol (TFTP) client'ıIP adresi tayini için statik ve DHCPSistem BakımıSNTP Network Time ProtokolüLink Layer Discovery Protokolü (LLDP) ve LLDP-MEDSNMP trapUzaktan Syslog sunucunu erişim için bilgilendirme mesajıDört RMON grubu (geçmiş, istatistik, alarm ve olay bildirimi)PLANET Smart Discovery Yazılımı

Donanım ÖzellikleriBakır Port'lar16 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X portSFP/mini-GBIC Yuvalar

2 x 100/1000BASE-X SFP arayüz, 100/1000Mbps dual mod destekler

PoE Enjektör Port16 port 802.3af/at PoE enjektör özelliğine sahipKonsol1 x RJ45 <-> RS232 seri port (115200, 8, N, 1)Switch MimarisiStore-and-ForwardSwitch Yapısı36Gbps/non-blockingSwitch Throughput@64 byte26.78Mpps@64 byteMAC Adres Tablosu8KShared Data Buffer4MbitAkış KontrolüIEEE 802.3x pause frame full-duplex için
Back pressure half-duplex içinJumbo Frame9K byteSıfırlama Düğmesi< 5 saniye: Sistem başlatma
> 5 saniye: Fabrika ayarlarına dönüşLEDSistem:
Güç (Yeşil Renk)
10/100/1000T RJ45 Arayüzler (Port 1 ile Port 16 arası):
1000 LNK/ACT (Yeşil), 10/100 LNK/ACT (Turuncu), PoE (Turuncu)
100/1000Mbps SFP Arayüzler (Port 17 ve Port 18):
1000 LNK/ACT (Yeşil), 100 LNK/ACT (Turuncu)Termal Fan2Güç İhtiyacı100~240V AC, 50/60Hz, 4A (mak.)Güç Tüketimi/YayılımMaks. 281 watt/964 BTUBoyutlar (E x B x Y)445 x 207 x 45 mm (1U yükseklik)Ağırlık2.8kgKutuMetalPower over EthernetPoE StandardıIEEE 802.3at Power over Ethernet Plus/PSEPoE Güç Kaynağı TipiEnd-spanPoE Güç ÇıkışıPer Port 53V DC, 30.8 watt (maks.)PoE Güç Bütçesi220 watt (maks.)PD cihaz sayısı, 7 watt16 cihazPD cihaz sayısı, 15.4 watt14 cihazPD cihaz sayısı, 30 watt7 cihazLayer 2 ÖzelliklerPort MirroringTX/RX/Her ikisi birden
Many-to-1 monitorVLAN802.1Q tagged-tabanlı VLAN
Up to 256 VLAN groups, out of 4094 VLAN ID
802.1ad Q-in-Q tunneling
Voice VLAN
Protokol VLAN
GVRPLink AggregationIEEE 802.3ad LACP 8 grup, 16-port trunk destekler
Static trunk 8 grup 8-port trunk desteklerSpanning Tree ProtokolüIEEE 802.1D STP
IEEE 802.1w RSTP
IEEE 802.1s MSTPMulticastIGMP (v2/v3) Snooping
IGMP Querier
Up to 256 multicast gruplarıErişim Kontrol ListesiIPv4 IP-tabanlı ACL
MAC-tabanlı ACLQoS8 map ID 8 seviyeli önceliklendirme kuyruğu
- Port Sayısı
- 802.1p önceliği
- DSCP alanı IP Paketinde
Trafik sınıflandırma tabanlı, Strict önceliği ve WRRGüvenlikIEEE 802.1X Port-tabanlı onay
Entegre RADIUS client RADIUS sunucusu ile uyumlu çalışabilmesi için
RADIUS/TACACS+ kullanıcı erişim onayı
MAC filtrelemesi
Statik MAC adresi
DHCP Snooping ve DHCP Option82
STP BPDU Guard, BPDU Filtrelemesi ve BPDU ForwardingYönetim ÖzellikleriTemel Yönetim ArayüzleriWeb browser, Telnet, SNMP v1/v2c/v3 ve RJ45 Konsol
Firmware güncellemesi HTTP/TFTP protokolü üzerinden
Uzak/Lokal Sistem log
Sistem log
LLDP protokolü
SNTPGüvenli Yönetim ArayüzleriSSH, SSL, SNMP v3SNMP MIBRFC 3635 Ethernet-like MIB
RFC 2863 Interface Group MIB
RFC 2819 RMON (1, 2, 3, 9)
RFC 1493 Bridge MIBStandartlara UygunlukKanunlara UygunlukFCC Part 15 Class A, CEStandartlara UygunlukIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port Trunk with LACP
IEEE 802.1D Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree protocol
IEEE 802.1s Multiple Spanning Tree protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP versiyon 1
RFC 2236 IGMP versiyon 2
RFC 3376 IGMP versiyon 3Çevresel ÖzelliklerÇalışma Isısı0 ~ 50 derece CDepolandığı Alanın Isısı-10 ~ 70 derece C
